任務一：采用路由器的多個物理接口進行路由

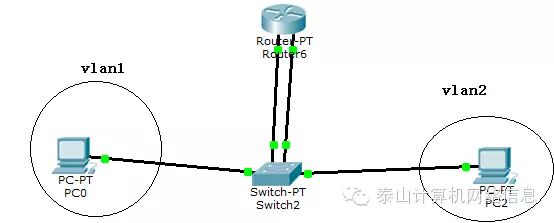

1、通過路由器的多個物理接口實現局域網不同vlan間路由。網絡現有vlan1和vlan2兩個vlan，vlan1配置192.168.1.0網段，vlan2配置192.168.2.0網段，每個網段有一臺電腦，連在交換機上。拓撲圖如下所示：





2、實驗步驟

a) 配置兩臺電腦的IP地址及網關

b) 交換機配置vlan

Vlan 1

Vlan 2

c) 配置交換機的鏈路類型

Int f0/1

Switchport mode access

Switchport access vlan 2

d) 配置路由器的接口ip

Int f0/0

Ip add 192.168.1.3 255.255.255.0

No shutdown

e) 電腦間ping命令驗證連通

任務二：單臂路由實現vlan間通信

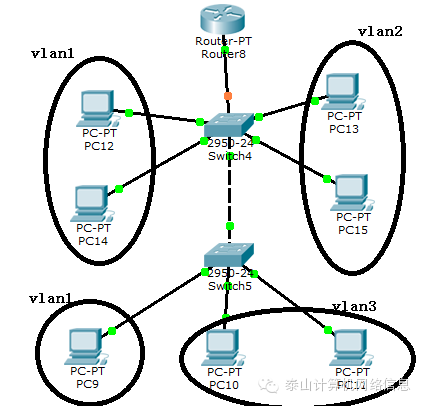

1、實現局域網不同vlan間路由。網絡現有vlan1、vlan2和vlan3三個vlan，vlan1配置192.168.1.0網段，vlan2配置192.168.2.0網段，vlan3配置192.168.3.0網段。拓撲圖如下所示：





2、實驗步驟

a) 配置電腦的IP地址及網關

b) 配置交換機的vlan

Vlan 1

Vlan 2

Vlan 3

c) 配置交換機的鏈路類型

(1)access類型

Int f0/1

Switchport mode access

Switchport access vlan 2

(2)trunk類型

Int f0/1

Switchport mode trunk

d) 針對三個vlan配置路由器子接口

Int f0/0

No shutdown

Int f0/0.1

encapsulation dot1q 2

Ip add 192.168.1.4 255.255.255.0

No shutdown

e) 電腦間ping命令驗證連通

任務三：三層交換機實現vlan間通信

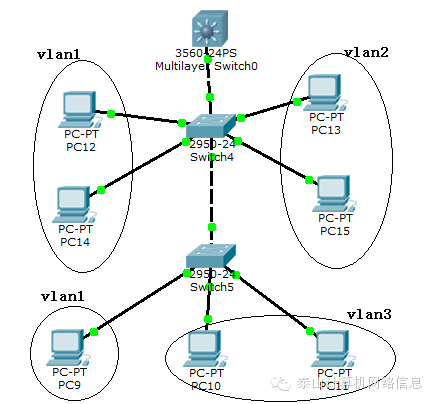

1、實現局域網不同vlan間路由。網絡現有vlan1、vlan2和vlan3三個vlan，vlan1配置192.168.1.0網段，vlan2配置192.168.2.0網段，vlan3配置192.168.3.0網段。可以將上面實驗上將路由器替換為三層交換機。拓撲圖如下所示：





2、實驗步驟

a) 配置電腦的IP地址及網關

b) 配置交換機及三層交換機的vlan

Vlan 1

Vlan 2

Vlan 3

c) 配置交換機的鏈路類型

(1)access類型

Int f0/1

Switchport mode access

Switchport access vlan 2

(2)trunk類型

Int f0/1

Switchport mode trunk

d) 打開三層交換機的路由功能

Ip routing

e) 配置三層交換機的虛擬接口

Int vlan 1

Ip add 192.168.1.4 255.255.255.0

No shutdown

f) 電腦間ping命令驗證連通
